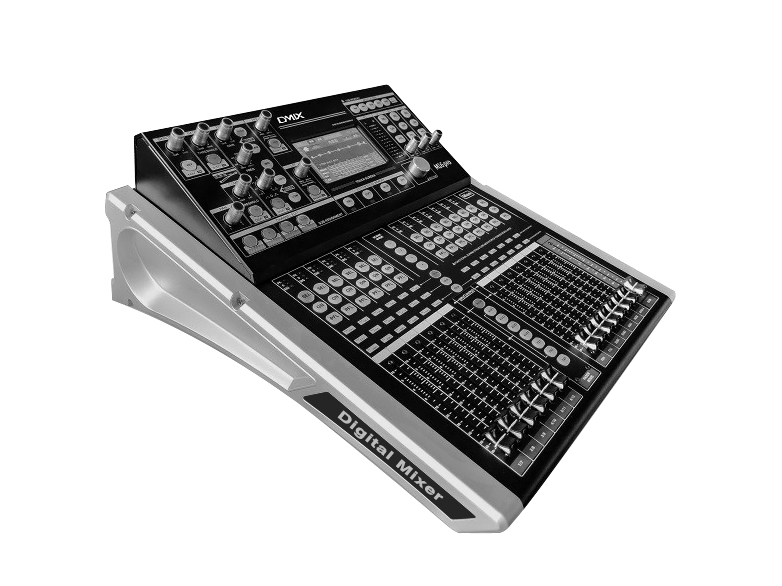

DMIX   M16 PRO

数字调音台

输入输出：
系统特点：

● 18路信号输入：

16路MIC/Line输入，2组3.5莲花立体声输入，

1组数字输入：声卡, MP3, AES数字输入/输出

● 10路信号输出：
主输出L,R， 4路AUX1-4辅助输出，2路SUB编组输出，1路耳机监听输出

● 基于Linux操作系统开发，运行稳定；
● 4核CPU处理器，1G主频；
● 7寸高清触控显示，中英文操作界面，自由切换；
● 关机参数自动保存。
产品特点：
  • MIC输入增益调节（平滑的数字增益，参与保存到场景）；
  • Mic输入通道（Linked）奇偶或者AB联调；
  • +48V幻象电源（MIC通道均可独立打开关闭,参与保存到场景）；
  • Mic输入通道独立PAD衰减开关；
  • 每个输入通道都内置压限器，噪声门，高低通滤波器，5段参量均衡，延时，通道声像平衡调节；
  • 通道参数快速拷贝功能；
  • 输入输出 EQ  ON/OFF；
  • 多功能旋钮；
  • 各通道均设有多功能菜单，哑音和监听；
  • 13个ALPS电动推子，通道均设有行程100MM电动推杆，信号、峰值灯；
  • 输入输出独立物理推子控制；
  • 推子功能支持用户自定义层；
  • 两个推子层翻页按键(输入翻页，输出及效果固定推子，操作更方便快捷)；
  • 6个DCA编组，6个静音编组，2路立体声FX；
  • 集成反馈抑制器管理；
  • 自带信号发生器（粉红噪音/正玄波/白噪声），自带实时频谱RTA功能，可自定义从任何一个或者多个输出通道输出；
  • 自带实时频谱RTA功能（颜色可编辑）；
  • 支持RS232或GPIO中控控制；
  • 跨平台多操作系统操控软件（IOS系统、Android系统、WINDOWS系统）；
  • 支持有线网口调节，外接路由器无线调节；
  • 7寸高清电容触摸显示屏。

产品参数




输入



控制



话筒/线路输入：1-12（本地）

平衡，XLP与1/4 TRS插口



推子

13个ALPS 100mm电动



输入灵敏度（XLR/TRS）

XTR1.5mv,TRS 7mv



触摸屏

7”TFT，1024×600分辨率



输入模拟增益

-32db至10db , 0.6~0.7步进



DCA编组

6个



最大输入电平（XLR/TRS）

+19dBu/+29dBu



静音编组

6个



输入阻抗（XLR/TRS）

MIC＞5K ，LINE＞10K



网络

TCP/IP 以太网用于PC和ipad应用



Mic输入立体声链接

有



系统升级

U盘升级



参数链接

均衡，动态，延时，分配，发送



有线连接

Windows PC软件连接



极性

正常/翻转



无线连接

Windows PC/iPad/android



立体声线路输入



输入处理



ST1/ST2

3.5莲花插口



输入源

本地CH1-CH12，ST1/ST2本地ST3数字



ST3接口(数字)

USB音频流，U盘MP3，AES



均衡器

5段参量EQ, (20HZ--20KHZ)±12dB,

Q0.3~15可调



输入灵敏度

标称4dB



高低通

12db/24db,(BT/BS/LRK),20-20K



输入模拟增益

-32db至10db , 0.6~0.7步进



噪声门

直通开关



最大输入电平

+29dB



门阀值

-135db到-40db



输入阻抗

>7KΩ



冲击/释放

50us-300ms/10ms-5s



立体声链接

有



压限器

直通开关



参数链接

均衡，动态，延时，分配，发送



门槛值比率

-40db-+6db/1:1到无穷大



极性

正常/翻转



延时

最大20ms



输出



输出处理



混音1-4AUX、2路SUB编组、左右输出（本地）

平衡，XLR，L/R,4AUX，,2SUB



输出通道

主输出L/R, 4AUX辅助输出,2SUB编组



输出阻抗

<75Ω



均衡器

12段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调



标称输出

+4dbu=0db电平表读数



高低通

12db/24db,(BT/BS/LRK),20-20KHZ



剩余输出噪音

=-91dbu



压限器

直通开关



混音插入

分配FX进入混音通道



门槛值比率

-40db-+6db/1:1到无穷大



动态范围

112dB



延时

最大30ms



信噪比

≥105dB



USB



最大输出电压

4VAC  MAX



驱动

CH340(USB A)



总谐波失真

≤0.1%



设备

使用一个USB硬盘（U盘）



频率响应

20HZ-20KHZ+/-0.5db



立体声录音

2通道(wav/mp3)48KHz 24



采样率

48KHz ±100PPM



立体声播放

2通(WAV/MP3)32-96KHz,16-24位



ADC/DCA

24位Delta-sigma



USB音频



FX



声卡

USB B



内部FX

2xFX引擎，发送>返回或插入



发送上行

2通道全格式，32KHz-96KHz 24位



类型

混响，延时，合唱，镶边器，交响合唱等



发送下行

2通道，MP3,48KHz,24位



2个专用立体声FX返回

推子、声像、静音、发送到混音/LR、5段EQ



远程扩展



系统



远程扩展

不支持



Linux系统

中英文语言切换



规格



电源



尺寸

500×435×220 mm



电源

100-240VAC,50-60H,150W



净重

9.5kg
