输入

控制

话筒/线路输入：1-16

平衡，XLP与1/4 TRS插口

推子

无

输入灵敏度（XLR/TRS）

XTR1.5mv,TRS改成7mv

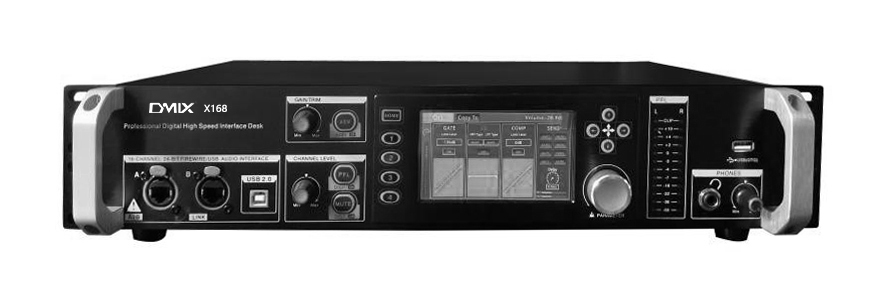

触摸屏

4.3”TFT，480*272分辨率

输入模拟增益

-32db至10db , 0.6~0.7步进

输出编组

有

最大输入电平（XLR/TRS）

+19dBu/+29dBu

静音编组

无

输入阻抗（XLR/TRS）

MIC＞5K ，LINE＞10K

网络

TCP/IP 以太网用于PC和ipad应用

Mic输入立体声链接

有

系统升级

U盘升级

参数链接

均衡，动态，延时，分配，发送

有线连接

Windows PC软件连接

极性

正常/翻转

无线连接

Windows PC/iPad/android

48V幻想电源

支持

输入处理

立体声线路输入

输入源

本地CH1-CH16，ST1数字

ST1接口(数字)

USB音频流，U盘，S/PDIF

均衡器

5段参量EQ, (20HZ--20KHZ)±12dB,

Q0.3~15可调

输入灵敏度

标称4dB

高低通

12db/24db,(BT/BS/LRK),20-20K

输入模拟增益

-32db至10db , 0.6~0.7步进

噪声门

  自链旁链

最大输入电平

+29dB

门阀值

-135db到-40db

输入阻抗

>7KΩ

冲击/释放

50us-300ms/10ms-5s

立体声链接

无

压限器

自链旁链

参数链接

无

门槛值比率

-40db-+6db/1:1到无穷大

极性

正常/翻转

延时

最大20ms

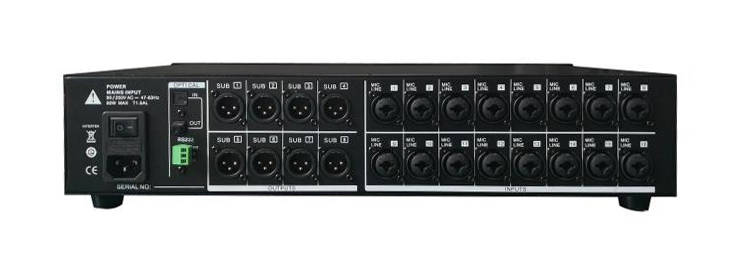

输出

输出处理

混音1-8

平衡，XLR，8SUB,

输出通道

8SUB,

输出阻抗

<75Ω

均衡器

11段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调

标称输出

+4dbu=0db电平表读数

高低通

12db/24db,(BT/BS/LRK),20-20KHZ

剩余输出噪音

=-91dbu

压限器

自链旁链

混音插入

分配FX进入混音通道

门槛值比率

-40db-+6db/1:1到无穷大

动态范围

112dB

延时

最大30ms

信噪比

XLR≥ 92db,TRS≥82db

USB

最大输出电压

4VAC  MAX

驱动

CH340(USB A)

失真度

＜0.0003%（1KhzFull Power）

设备

使用一个USB硬盘（U盘）

频率响应

20HZ-20KHZ+/-0.5db

立体声录音

2通道(wav/mp3)48KHz 24

采样率

48KHz ±100PPM

立体声播放

2通(WAV/MP3)32-96KHz,16-24位

ADC/DCA

24位Delta-sigma

USB音频

FX

声卡

USB B

内部FX

2xFX引擎，发送>返回或插入

发送上行

2通道全格式，32KHz-96KHz 24位

类型

混响，延时，合唱，镶边器，交响合唱等

发送下行

2通道，MP3,48KHz,24位

2个专用立体声FX返回

推子、声像、静音、发送到混音、5段EQ

规格

系统

尺寸

480×330×90 mm

Linux系统

中英文语言切换

毛重

6.2 kg

电源

100-240VAC,50-60H,150W
